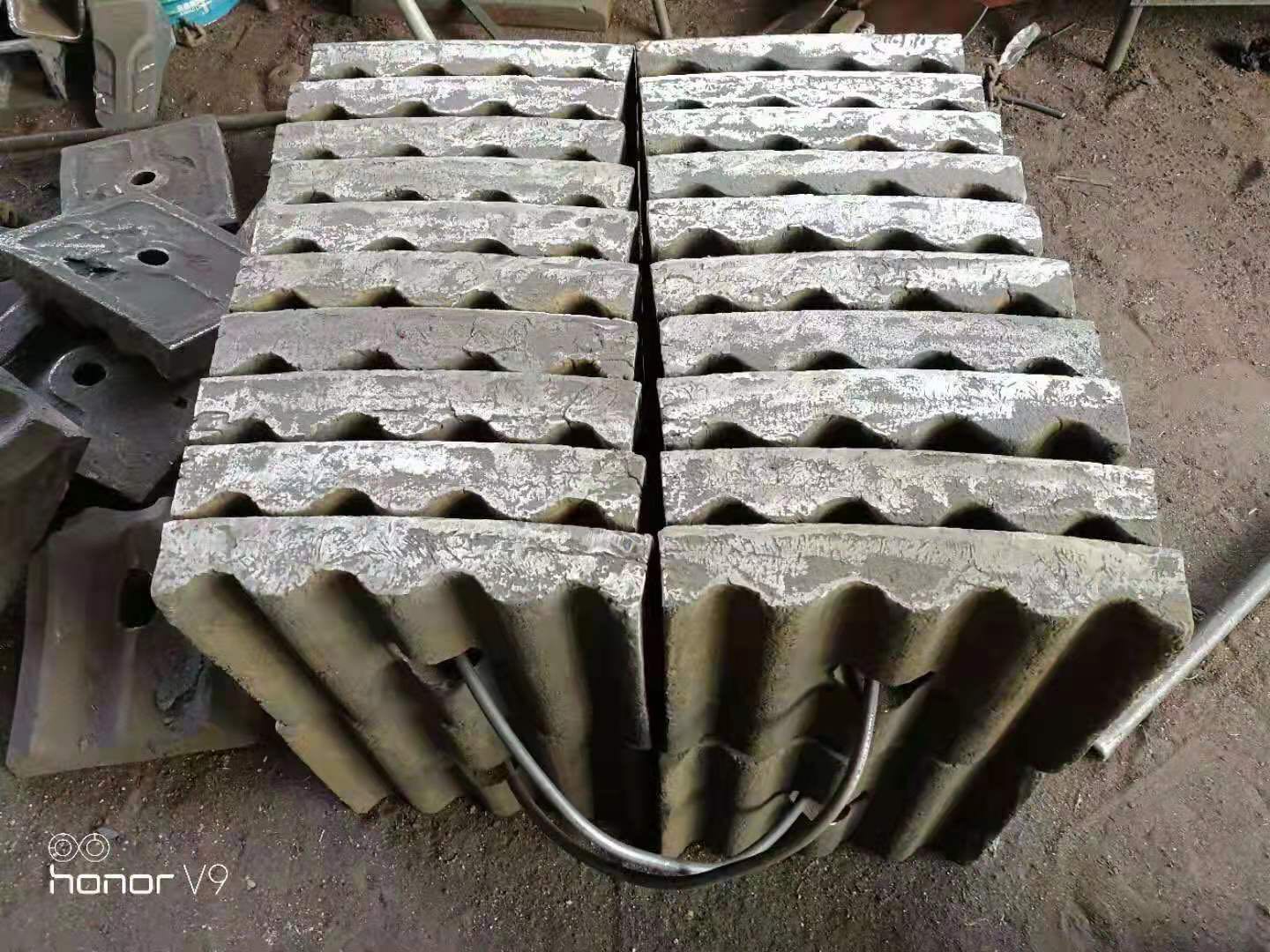

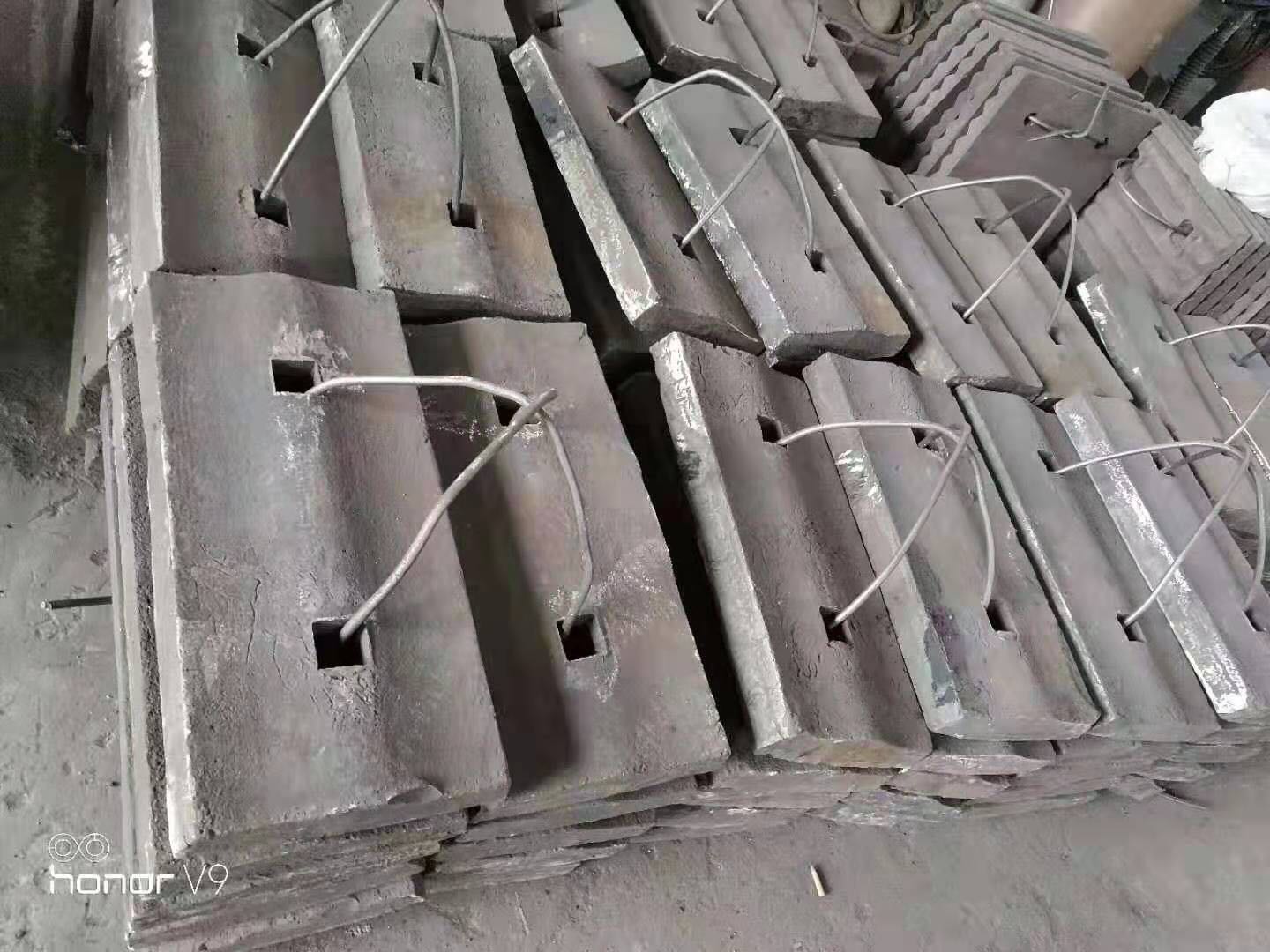

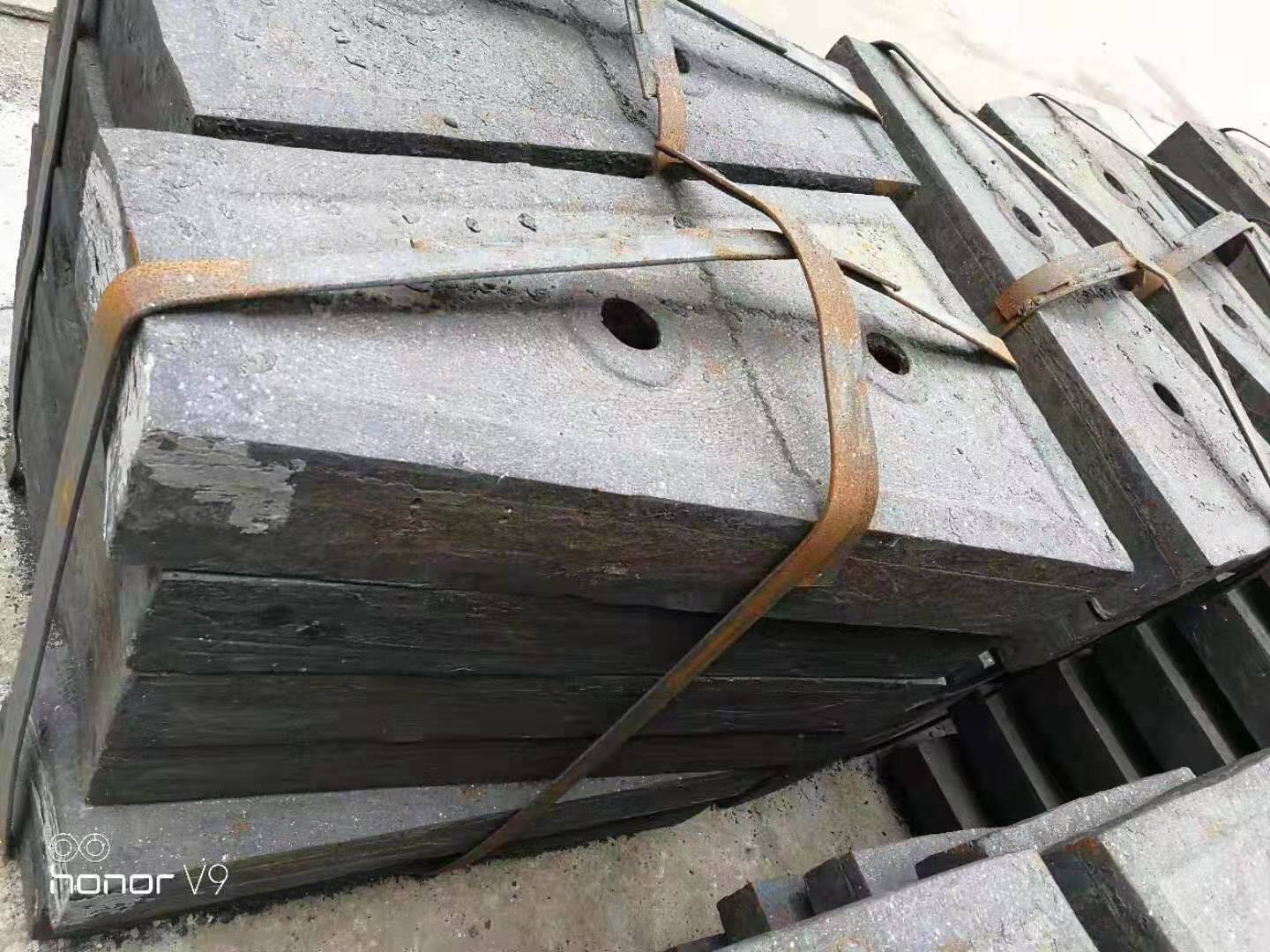

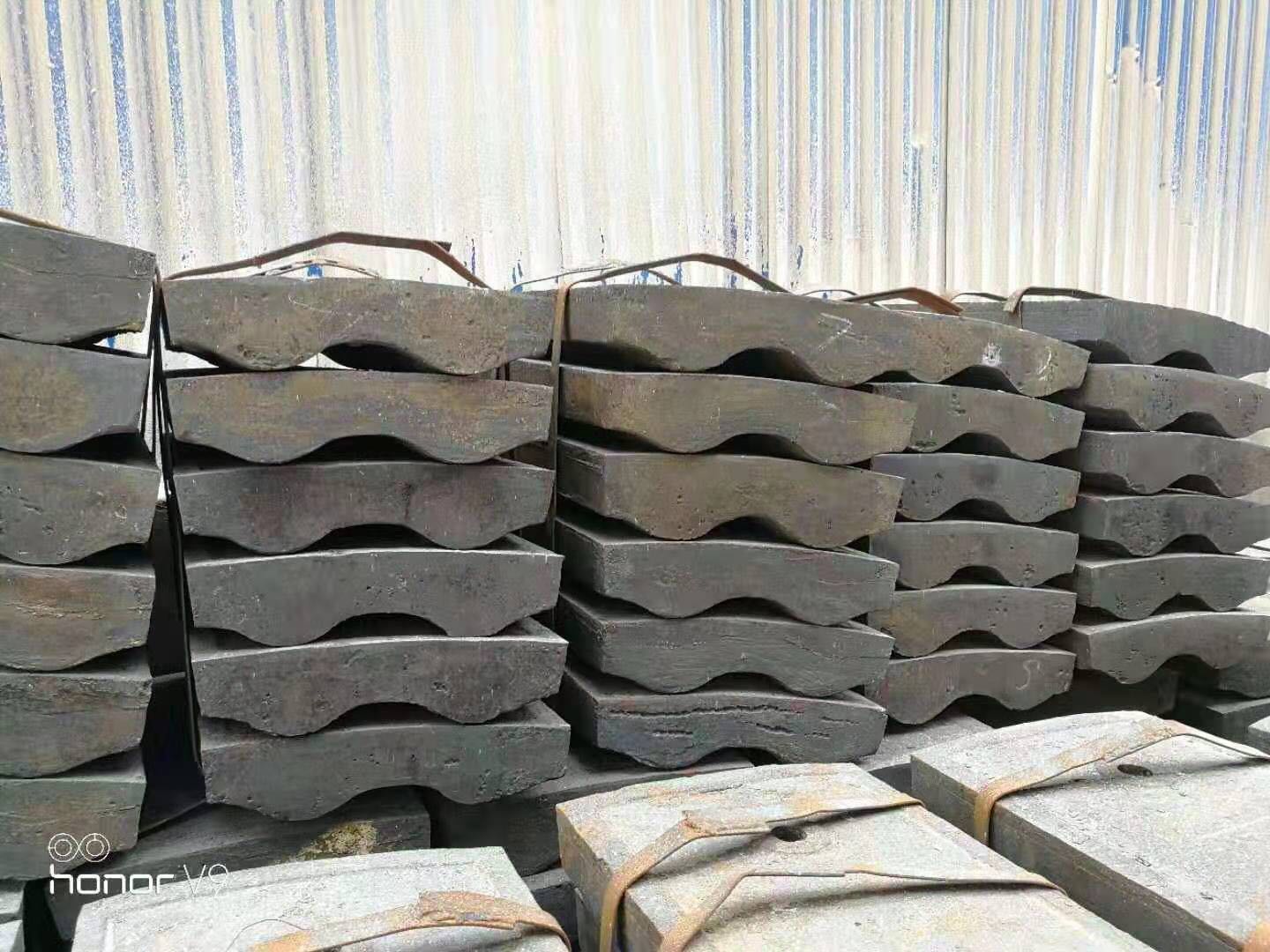

生产工艺

中频电炉对优异的废钢、铬合金等其他合金材料的熔炼、微合金化的处理、调质、再用砂型浇铸成型；

恒温浇注法浇注，确保产品无夹砂、气孔、塌陷等质量缺点；

热处理油淬工艺，淬火加回火改变衬板内部组织结构，进一步提升机械性能；

炉前、炉后、半成品、成品均采用先进的光谱检测，确保化学成份、性能稳定。

化学成份

名称化学成份（%）CSiMnCrMoCuPS高铬合金衬板2.1-2.80.460.6-1.0≥10≤0.8≤1.20.0680.052

力学性能与金相组织

名 称表面硬度 （HRC）冲击值（J/cm2）金相组织高铬合金衬板≥56≥3.5M+C+PM-马氏体    C-碳化物    P-珠光体

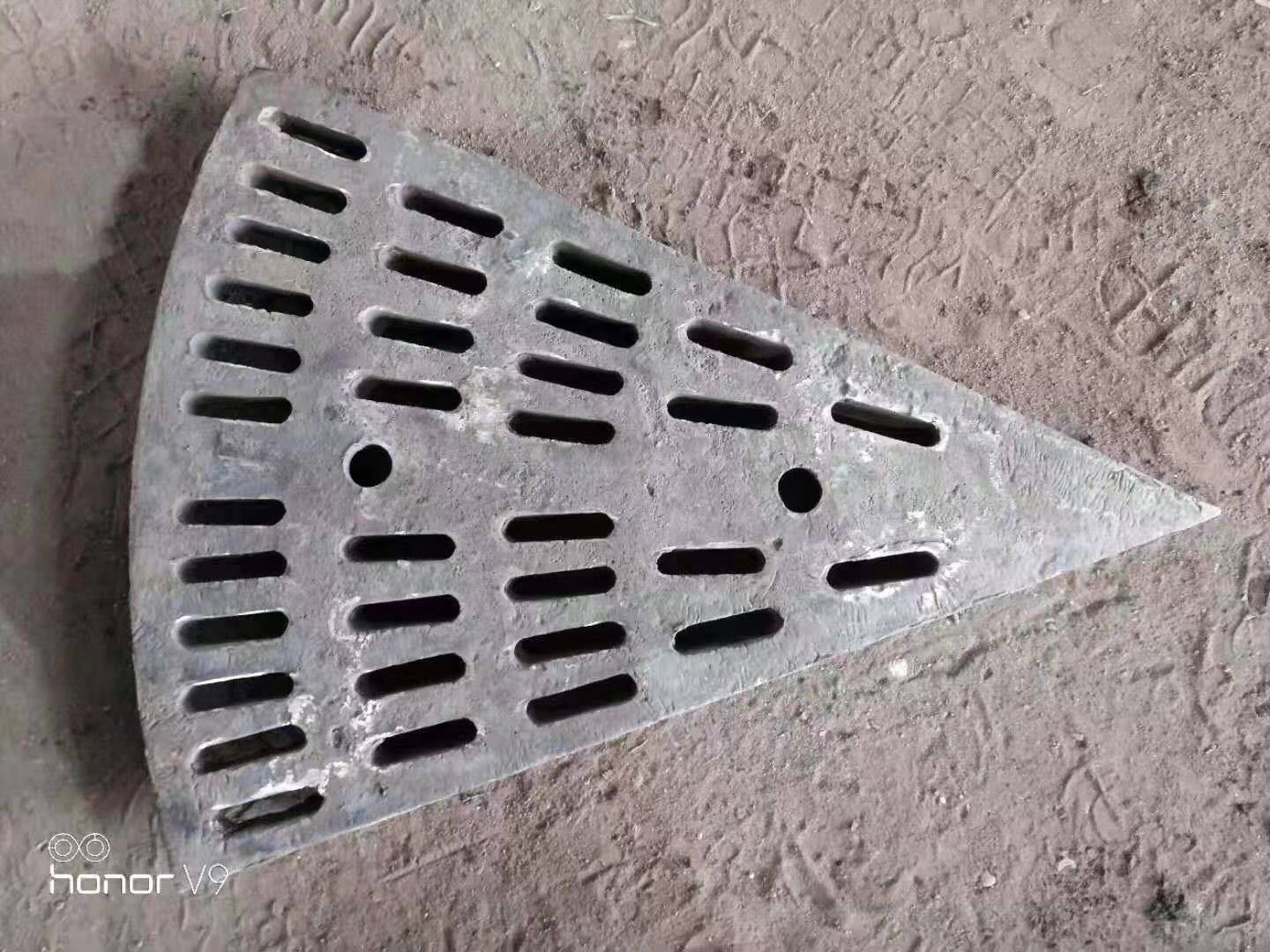

产品规格

尺寸孔径（mm）衬板长度(mm)≤40≥40≤250≥250公差+20+30+2+3

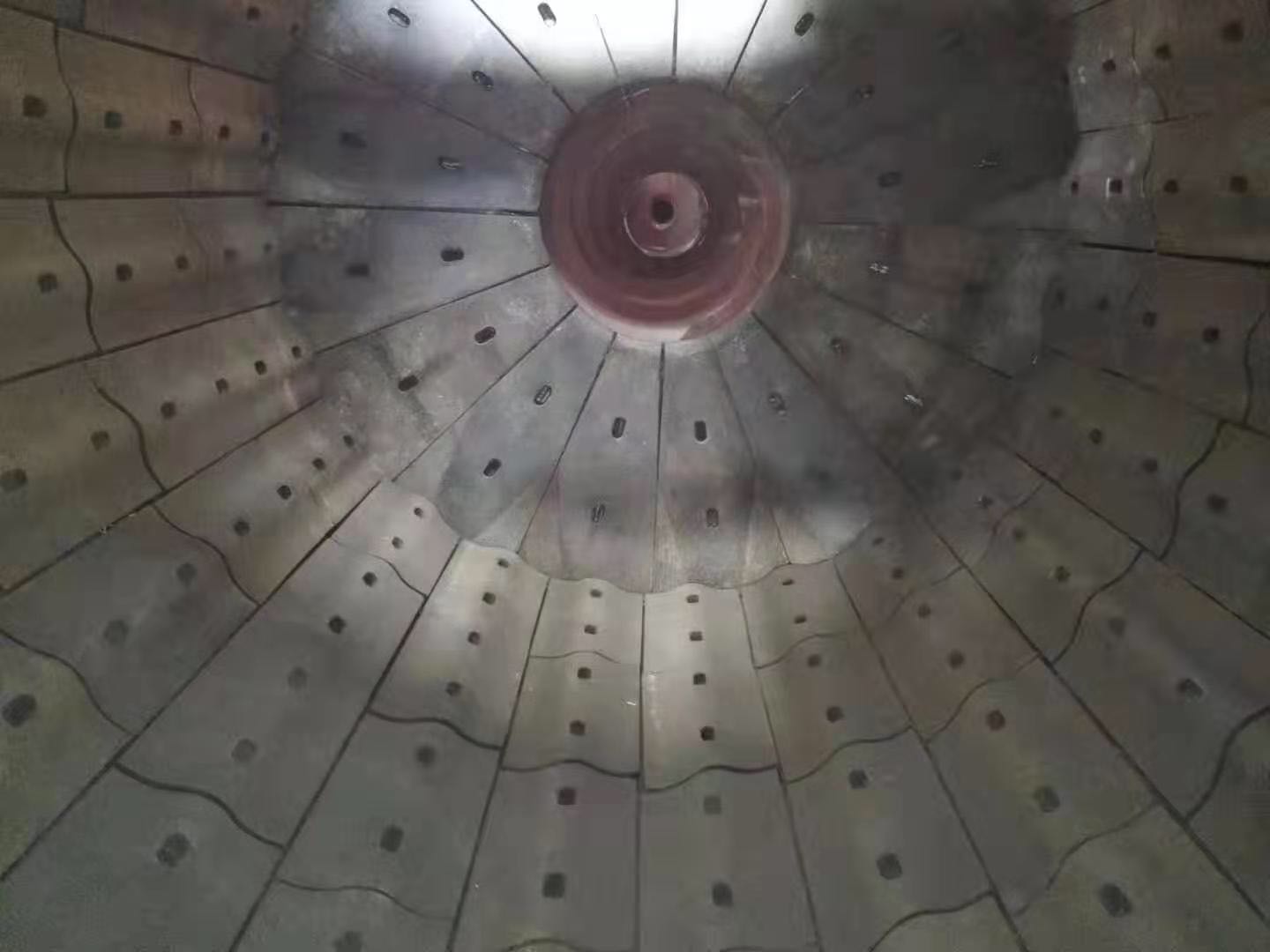

注意事项

(1)严禁磨机空车运转，磨机空车运转将使研磨体对筒体造成距离的撞击，严重损害衬板的使用寿命和增加研磨体的磨耗。

(2)安装衬板前应将筒体内的尘垢清理干净。

(3)固定衬板的螺栓，应仔细地垫好密封垫，以防止漏出矿浆。

(4)球磨机安装衬板前应先对衬板进行检查和修整，其背面和四周应光滑平整，螺栓孔应彻底清砂和清理铸造飞边，

使螺栓能顺利穿入。其北面和四周应酌情用砂轮修整，达到安装要求。
